噴涂聚脲防腐彈性體技術和鋼結構防腐涂料在延長鋼結構使用壽命方面發揮著重要作用，在防腐施工過程中加強聚脲彈性體技術，保證防腐涂料的施工質量。

　　聚脲防腐涂料在積累經驗的基礎上，創造了適合現代生產施工技術的聚氨酯噴涂設備和聚脲噴涂設備。聚脲防腐噴涂設備利用率高，動力更強，自控程度高，比例準確，高壓充分混合，清洗、噴涂效果好，霧化程度高，表面平整度高，配件使用壽命長，維護成本低。

　　噴涂聚脲對混凝土基礎的要求。新混凝土保證含水量低于6%，不得起砂量保持一定的平整度。如果基礎上有蜂窩或洞穴，必須用高標號速凝水泥進行修補。如果有跑砂缺陷，必須用固砂劑固砂。舊混凝土層必須清除表面附著物，如油漆或其他物質。如果油滲入地下，還需要用噴槍進行熱烘干，注意烘烤溫度不要對混凝土結構造成破壞。所有表面清洗工作完成后，用300混凝土地板自吸塵研磨機進行干磨，直至露出混凝土的自然毛孔。根據需要，可選擇粗磨后細磨，用吸塵器徹底吸塵，涂上聚脲防腐專用底漆，充分潤濕滲透。然后在干燥的底漆上刮聚脲專用膩子，打磨吸塵后備用，為聚脲熱噴涂創造干凈、良好、平整的混凝土基礎表面。

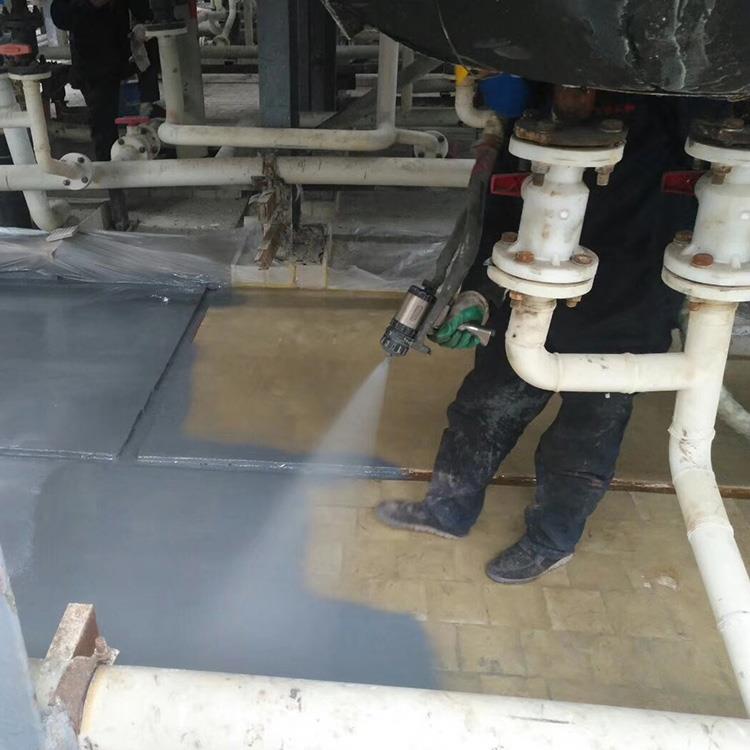

聚脲防腐噴涂施工工藝：

　　1.清潔找平層：聚脲防腐噴涂施工前，用清潔工具清潔找平層，徹底清除水泥表面的水泥灰、油脂等異物。

　　2.特殊部位處理：大裂縫(5)mm以上、小裂縫（5mm以下），管道周圍、排水管周圍、屋面夾層防水、突出部位等。

　　3.檢查找平層含水量：需要在干燥的找平層上噴涂彈性體，調整后的水泥地面應自然干燥至含水量低于8%。

　　4.涂裝底漆：混凝土基面采用室溫硬化單組分滲透性底漆，刷涂、輥刷或噴涂施工。底漆的作用是切斷流平層中水分的向上滲透，防止聚脲防腐噴涂彈性體層鼓包脫落，進一步加強流平層表面，提高聚脲防腐噴涂彈性體層之間的粘結強度和基層，防止彈性體內針孔。

　　不含催化劑，可在任何曲面上快速固化.斜面和垂直面噴涂成型，無流掛現象，凝膠5秒膠，1分鐘步行強度。

　　聚脲防腐對濕氣、溫度不敏感，施工時不受環境溫度的影響、濕度的影響。可在冰上施工；在-28℃下施工；可在冰柜內固化。

　　固含量100%，不含任何揮發性有機物（VOC），綠色環保。

　　可按1:1的體積比噴涂或澆筑，一次施工的厚度范圍可從幾百微米到幾厘米，克服了以往多次施工的弊端。

　　聚脲防腐有優異的理化性能，如抗張強度、伸長率、柔韌性、耐磨性、耐老化、防腐蝕等。

　　聚脲防腐具有良好的熱穩定性，可℃下長期使用，可承受350℃短時熱沖擊。

　　可以像普通涂料一樣，加入各種顏色、染料，制成不同顏色的產品。

　　配方系統可任意調節，手感從軟橡膠到硬彈性體。原再現性好，涂層連續，涂層連續、致密、無接縫、無針孔、美觀實用。
